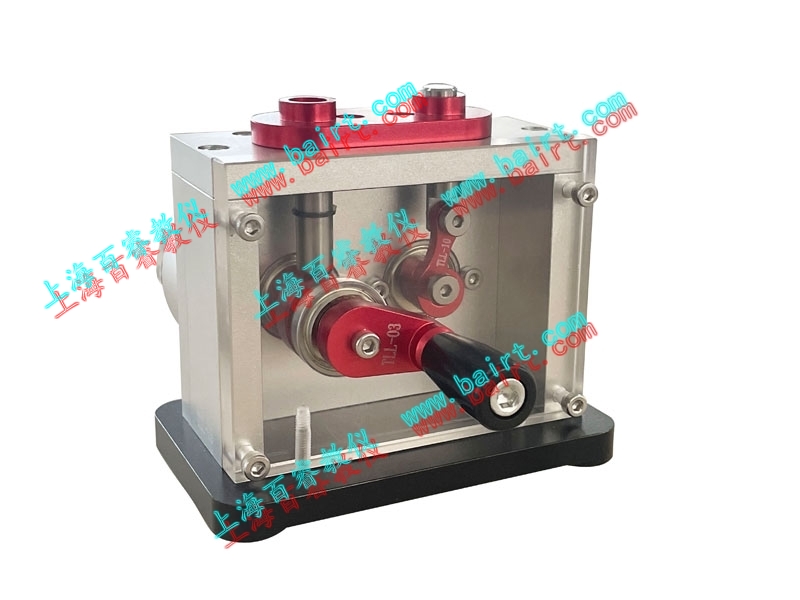

BR-CH615型 凸輪鏈傳動機構

138-1727-8207
產品介紹 /Product parameters



功    能

1、機構拆裝訓練;

2、零件尺寸測量訓練;

3、凸輪鏈傳動機構零件圖繪制訓練;

4、凸輪鏈傳動機構裝配圖繪制訓練。

產品特點

1、實訓項目實際化:以凸輪鏈傳動機構為訓練對象;

2、實訓功能系統化:凸輪鏈傳動機構拆裝、零件測量、零件圖繪制和裝配圖繪制四位一體的訓練模式;

3、實訓學生大眾化:小型、組合、便攜式訓練裝置,1-3人一組,讓盡可能多的學生獲得充分的訓練機會;

4、實訓管理標準化:配套的訓練指導書,教和學都十分方便、教學效果顯著;

5、實訓產品精密化:大部分零件采用精密加工,保證尺寸與精度的一致性。

技術參數

BR-CH615型   凸輪鏈傳動機構

項    目

參數

項    目

參數

外形尺寸

120×128×103mm

重    量

1.2(kg)

精密檢驗

零件

名稱

規格mm

數量

名稱

規格mm

數量

基座

120×75×10

1pcs

殼體

106×72×31

1pcs

膠質手柄

Φ17×33

1pcs

鏈條

05B鏈條

1pcs

手柄連桿

36×19×12

1pcs

大鏈輪

Φ39×15

1pcs

凸輪

25×20.6×17

1pcs

小鏈輪

Φ28×15

1pcs

左右側板

72×29×10

2pcs

動力輸入軸

Φ10×73

1pcs

凸輪從動件

Φ10×45

1pcs

動力輸出軸

Φ10×34.5

1pcs

上蓋板

106×39×10

1pcs

前蓋板

106×82×8

1pcs

蓋板

69×30×11

1pcs

后蓋板

104×70×5

1pcs

搖桿

Φ10×40

1pcs

卡簧

彈性擋圈A型10

7pcs

連桿

29×10×4

1pcs

階梯螺絲

?5×4×M4

2pcs

偏心輪

19.5×15×8

1pcs

內六角螺釘


若干

傳動機構組成

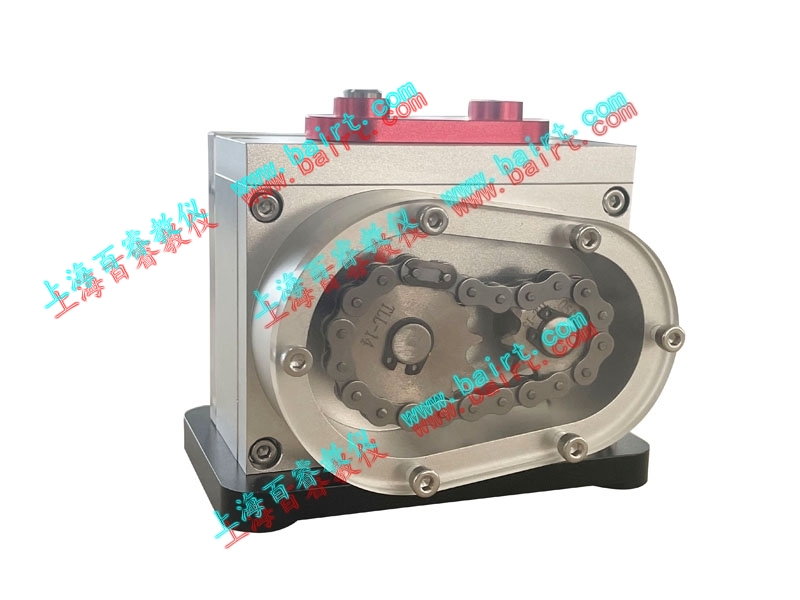

凸輪傳動機構、鏈輪鏈條傳動機構、偏心滑塊傳動機構。

材料工藝

鋁合金陽極氧化、不銹鋼、鋼防銹處理、膠木。

技術資料

標準檢驗零件圖紙

教學資料

競賽標準任務書及評分標準

類    型

裝配體與拆解式裝箱2種類型

外觀顏色

多色
