時尚型材款

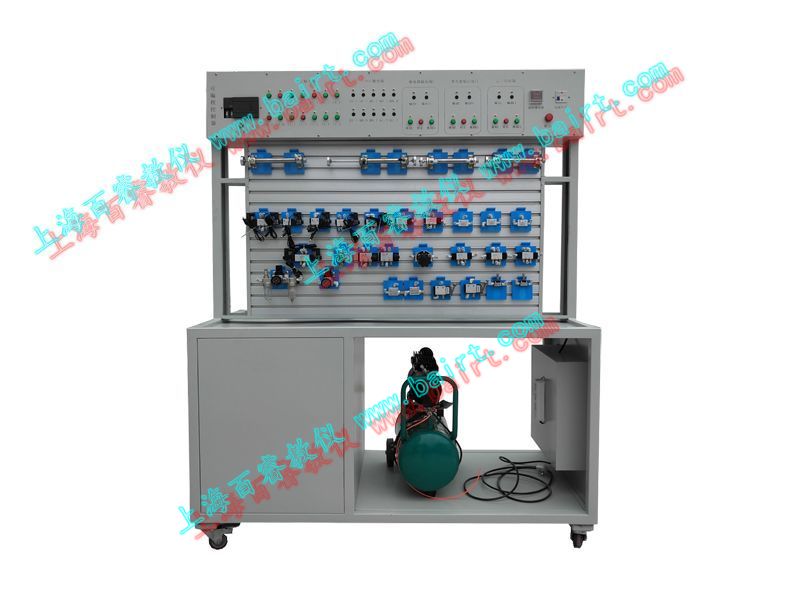

常規鈑金款

相較QD-A型，QD- B型設備的工作臺采用雙面結構：即一個實驗工作臺配備兩套氣動元器件，共用一個工作泵源。如此，一個工作臺可供兩組學生同時進行各自獨立的實驗，充分利用 現有實驗設備，實現資源共享！完全具備QD-A型設備的所用功能。其性能價格比提高近一倍！具體結構性能特點介紹如下：

同樣，QD-B型氣動PLC控制綜合教學實驗裝置是應現代氣動專業教學實驗要求。根據《液壓與氣動傳動》，《氣動控制技術》等通用教材內容設計而成。該系統除了可以進行常規的氣動基本控制回路實驗外，還可以進行模擬氣動控制技術應用實驗，氣動技術課程設計等。

實驗設備采用PLC控制方式。利用PLC控制系統與電腦連接，從學習簡單的PLC指令編程，梯形圖編程，深入到PLC控制的應用，與計算機通訊、在線調試等實驗功能。是氣動技術和電氣PLC控制技術的完美結合。

一、主要特點：

1.工作臺采用雙面結構，可以供兩組學生同時進行實驗，具有很高的產品性能價格比。

2.模塊化結構設計搭建實驗簡單、方便，各個氣動元件成獨立模塊，配有方便安裝的底板，實驗時可以隨意在通用鋁合金型材板上，組裝各種實驗回路，操作簡單、方便。

3.可靠的連接接頭，安裝連接簡便、省時。

4.標準工業用元器件，性能可靠邊，安全。

5.低噪音的工作泵站、提供一個安靜的實驗環境（噪聲＜60分）

二、實驗項目：

①  回路實驗:

1.單作用氣缸的換向回路

2.雙作用氣缸的換向回路

3.一次壓力控制回路

4.二次壓力控制回路

5.高低壓切換回路

6.雙作用氣缸的雙向調速回路（進口調節、出口調節）

7.速度換接回路

8.緩沖回路

9.互鎖回路

10.過載保護回路

11.位置控制式單往復回路

12.壓力控制式單往復回路

13.時間控制式單往復回路

14.單雙作用缸連續往復動作回路

15.采用節流閥的同步回路

16.三缸連動回路

17.計數回路

18.延時回路

19.邏輯閥的應用回路（或邏輯）

20.雙手操作回路

②  可編程序控制器（PLC）電氣控制實驗，機-電-氣一體化控制實驗：

⑴ PLC指令編程、梯形圖編程學習

⑵ PLC編程軟件的學習與使用

⑶ PLC與計算機的通訊、在線調試

⑷ PLC與氣動相結合的控制實驗

③  學生自行設計、組裝和擴展各種回路實驗

三、實驗臺組成：
　　實驗臺由實驗臺架、工作泵站、氣動元件、電氣控制單元等幾部分組成。

1.實驗臺架：實驗臺架由鐵制主體、鋁合金操作面板等構成

工作臺尺寸：長×寬×高＝1500mm×750mm×1700mm  (其包裝重量約300kg)

2.工作泵站：

采用靜音空壓機，為實訓室提供一個較好的實訓環境

氣泵輸入電壓：AC 220V/50Hz        電機（雙頭）功率：250W

          額定輸出壓 力：0.8Mpa              氣泵容積：20L

          工作噪聲：< 60分貝

3.氣動元件：

3-1）、氣動元件以JELPC氣動元件為主，每個氣動元件為獨立模塊，且裝有藍色快速安裝底板，可方便、隨意地將元件安放在實訓面板（面板帶“T”溝槽形式的鋁合金型材結構）上。

3-2)、回路搭接采用快換接頭，拆接方便快捷。

4.電氣控制單元：

4-1)、可編程序控制器(PLC)；采用西門子SMART系列,CPU SR20， I/O口20點；繼電器輸出形式。電源電壓：AC 220V/50HZ.

4-2）、控制電壓為DC24V，輸入點數：18，輸出點數：12，設有手動，電動，順序等控制功能。

    4-3）、控制單元可以采用獨立的繼電器控制單元進行電氣控制，也可以采用PLC控制，通過比較，突出PLC可編序控制的優越性和先進性，加深對PLC編程器的了解與掌握。

    4-4）、增加氣動仿真軟件，虛擬軟件回路搭接及檢測故障功能。

       5、增加仿真機構單元：(選購件，價格另計)

     5-1)、配挖掘機仿真機構（選購件）

         a、氣動傳動各部件結構的觀摩、拆裝及氣動控制系統原理的學習與分析。

         b、氣動挖掘機械演示控制實驗。

         ①挖掘作業，鏟斗與斗桿復合進行工作實驗；

         ②卸料作業、斗桿和鏟斗工作同時大臂可調整位置高度。

5-2）、配裝載機仿真機構（選購件）

         a、氣動傳動各部件結構的觀摩、拆裝及氣動控制系統原理的學習與分析。

         b、氣動裝載機械演示控制實驗。

         ①裝料作業，鏟斗裝物后搖臂缸伸出，使鏟斗反轉，動臂提升；

         ②卸料作業，鏟斗卸物（搖臂縮回，使鏟斗轉向），動臂下降。

另有小型氣動叉車仿真機構、小型氣動吊車仿真機構等多種工程機械仿真機構供客戶挑選，歡迎來電咨詢。
