時尚型材款

常規鈑金款

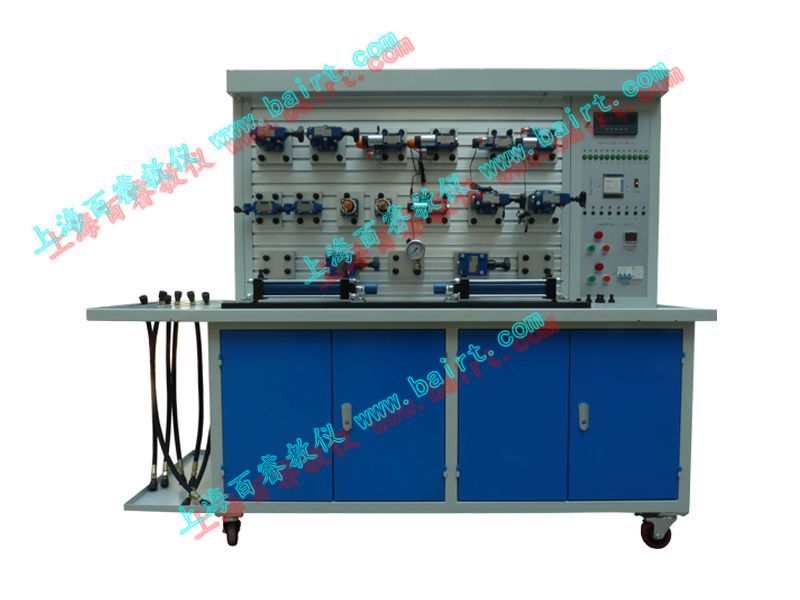

YD- A型快插組合式液壓傳動實驗臺是根據現代教學特點和最新的液壓傳動課程教學大綱要求設計的實驗臺。它采用先進的力士樂技術的液壓元件和獨特的模塊化，構成 了插接方便的系統組合，滿足高等院校、中等專業學校及職業技工學校的學生進行液壓傳動教程的實驗教學要求；達到培養學生動手、設計及綜合運用能力，提高和 加強了學生的創新設計能力的目的。

一、主要特點:

1.系統全部采用標準的工業液壓元器件，使用安全可靠，貼近工業化。

2.快速可靠的連接方式，特殊的密封接口，保證實驗組裝方便快捷，拆接不漏油，清潔干凈。

3.精確的測量?jī)x器，方便的測量方式，使用簡單，測量精確可靠。

4.采用可編控制器（PLC）與微機通訊，實現電氣自動化控制、可在線編程監控及故障檢測。

5.增加組態仿真軟件，實現功能強化。

6.增加液壓仿真軟件，虛擬軟件回路搭接及檢測故障功能。

二、實驗臺組成：
　　①  實驗工作臺

工作電源：三相四線380V    額定功率：1.5KW     額定壓力：6.3-7Mpa

實驗工作臺由鐵制主體，電器柜，油管架與鋁合金型面板(T型鉤槽)等構成。采用2mm厚度寶鋼優質冷軋鋼板材質制作而成；美觀牢固，底部裝有四個優質軸式萬向輪，移動方便。柜體下面分為兩部分，左邊用來放置泵站；右邊是儲存柜，用來存放液壓元件。

工作臺

主尺寸：長×寬×高=1500mm×650mm×1760mm   (其包裝后約260kg)

可選附臺: 長×寬×高=600mm×650mm  (電腦附臺約20kg)

標配故障設置診斷實訓功能

附臺尺寸:650×650×1500mm

②  液壓泵站

系統額定工作壓力：6.3Mpa。（最大可至7Mpa）

⑴. 電機—泵裝置（1臺）

變量葉片泵-電機1臺：

變量葉片泵：?jiǎn)蜗?，公稱排量6.67mL/r，容積效率 90%；

電機：三相交流電壓，功率1.5KW，轉速1450r/min；

⑵. 油箱：公稱容積40L；附有液位、油溫指示計，吸油濾網，空氣濾清器，堵頭等

③  常用液壓元件

以著名液壓品牌北京華德元件為主，工作穩定，性能可靠。配置詳見配置清單。

每個液壓元件均配有油路過渡底板，可方便、隨意地將液壓元件安放在鋁合型面板上。

④  電氣測控單元

可編程序控制器(PLC)：西門子最新S7-200 SMART SR20，I/O 20點，繼電器輸出形式;(客戶可根據自身需要,挑選不同品牌配置的PLC)

電源電壓：AC 220V/50Hz,控制電壓為DC24V，設有手動，自動，順序等控制功能.

三、液壓實訓項目:

一)、液壓傳動基本回路實驗：

1.單級調壓回路

2.兩級調壓回路

3.減壓閥的減壓回路

4.順序閥的平衡回路

5.換向閥的卸荷回路

6.先導式溢流閥的卸荷回路

7.液控單向閥的保壓自鎖回路

8.壓力繼電器控制的順序動作回路

9.調速閥短接的速度換接回路

10.節流閥進油節流調速回路

11.節流閥回油節流調速回路

12.節流閥旁路節流調速回路

13.調速閥進油節流調速回路

14.調速閥回油節流調速回路

15.調速閥旁路節流調速回路

16.節流閥控制的單向同步回路

17.二位四通電磁換向閥換向回路

18.三位四通電磁換向閥換向回路

19.二位四通手動換向閥換向回路

20.順序閥控制的順序動作回路

21.接近開關控制的順序動作回路

二)、可編程序控制器（PLC）電氣控制實驗，機電液一體控制實驗形式。

      1、PLC的指令編程，梯形圖編程的學習

      2、PLC編程軟件的學習及使用

      3、PLC與計算機的通，在線調試、監控

      4、PLC對液壓傳動控制的優化

三)、配挖掘機仿真機構（選購件）

     1）液壓傳動各部件結構的觀摩、拆裝及液壓控制系統原理的學習與分析。

     2）液壓挖掘機械演示控制實驗。

        ①挖掘作業，鏟斗與斗桿復合進行工作實驗；

        ②卸料作業、斗桿和鏟斗工作同時大臂可調整位置高度。

四)、配裝載機仿真機構（選購件）

     1）液壓傳動各部件結構的觀摩、拆裝及液壓控制系統原理的學習與分析。

     2）液壓裝載機械演示控制實驗。

        ①裝料作業，鏟斗裝物后搖臂缸伸出，使鏟斗反轉，動臂提升；

        ②卸料作業，鏟斗卸物（搖臂縮回，使鏟斗轉向），動臂下降。

五)、增加組態仿真軟件，實現功能強化

六)、增加液壓仿真軟件，虛擬軟件回路搭接及檢測故障功能。
